Как рисовать предметы друг перед другом
Сохраните передний контур и уберите скрытую часть заднего. Круг и прямоугольник показывают приём, а задача с треугольником помогает его проверить.
Передний край остаётся, скрытый — исчезает
Два контура пересекаются, и предметы на рисунке похожи на проволочные фигуры. Чтобы показать два отдельных непрозрачных предмета, решите, какой находится впереди. Его видимый контур продолжается в месте перекрытия, а закрытая часть заднего контура исчезает.

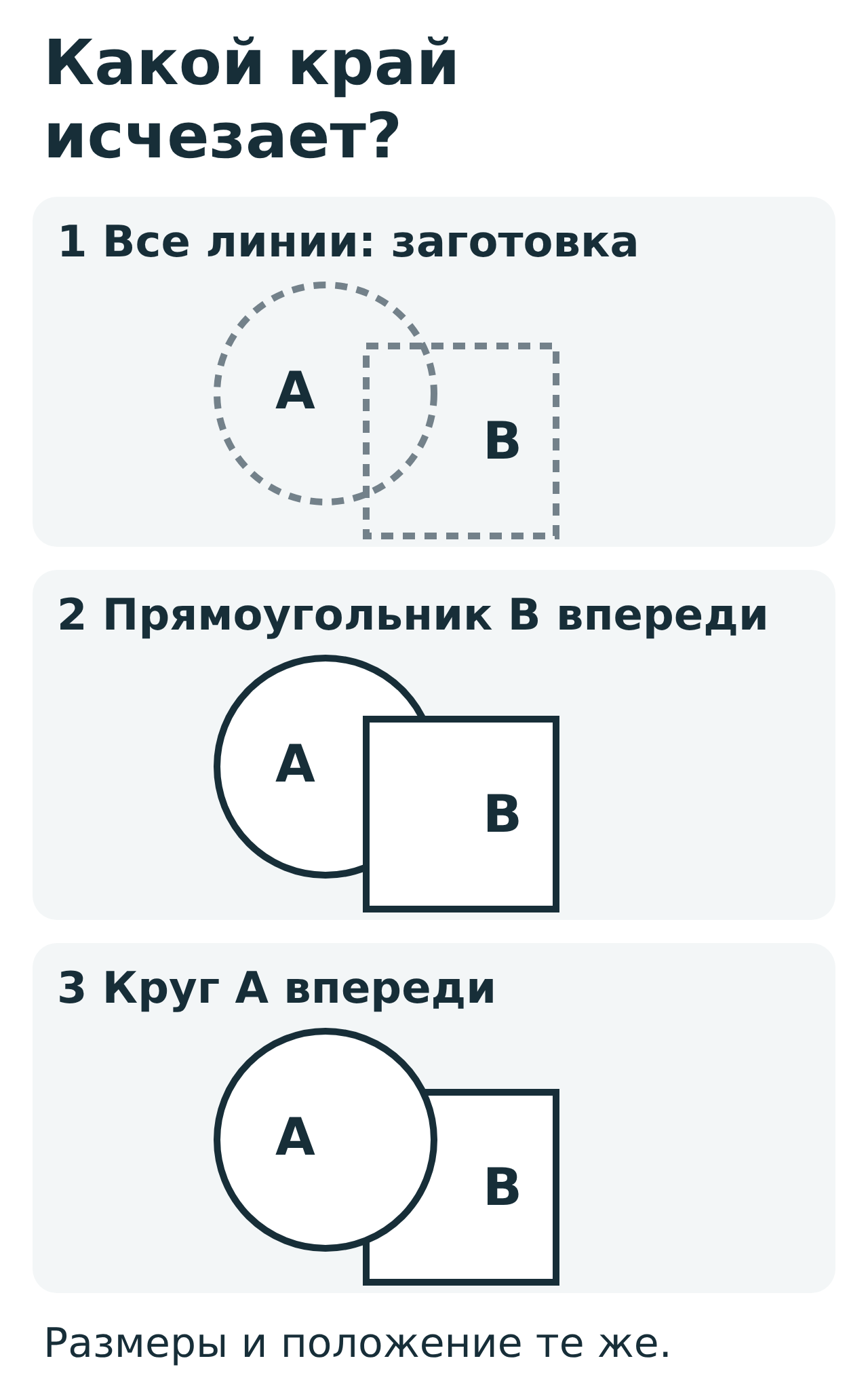

Возьмите карандаш, ластик и бумагу. В примере используются плоские карточки: круглая A и прямоугольная B. Их размеры и положение не меняются. Меняются только видимые линии.
Разбор: прямоугольник B впереди
Скопируйте первую пару лёгкими линиями. В двух местах пересечения контуров поставьте маленькие точки. Обведите весь прямоугольник B более уверенной линией. Теперь проследите круг A: его правая дуга между точками попадает внутрь B. В готовом рисунке эту дугу не проводите. Остальную часть окружности сохраните.
Не соединяйте концы оставшейся дуги прямой линией: у задней карточки появится новый плоский край. Видимый контур должен обрываться у B и снова появляться за ним. Если вы строили фигуры целиком, сотрите вспомогательные линии внутри B после уточнения видимого контура.
Поменяйте порядок, сохранив расположение
Ещё раз скопируйте ту же пару тонкими линиями. На этот раз сохраните круг A целиком. Уберите участки верхнего и левого краёв B внутри круга, включая угол между ними. Оставьте правый и нижний края B, а также видимые остатки верхнего и левого. Сравните результат с третьим рисунком.
Проверьте оба места встречи линий отдельно: в обоих впереди должна быть одна и та же карточка. Штриховка не исправит линию, случайно проходящую сквозь передний непрозрачный предмет. Во время работы вспомогательные линии могут оставаться лёгкими; они не обязаны становиться видимыми краями готового рисунка.
Смотрите на встречу линий
Контур заднего предмета часто упирается в продолжающийся передний контур. Получается стык, похожий на букву Т: непрерывная линия подсказывает ближний край, обрывающаяся — скрытый за ним. Такой стык бывает наклонным или криволинейным. Это изобразительная подсказка, а не доказательство конкретного расстояния или гарантия понятного рисунка.
Если два контура только касаются в одной точке, перекрытие может читаться неясно. Для упражнения сдвиньте карточку так, чтобы получилось заметное перекрытие или видимый зазор. Рисуя с натуры, сохраняйте точку зрения и сначала проверяйте, что действительно видно.
Ваша очередь: другие фигуры

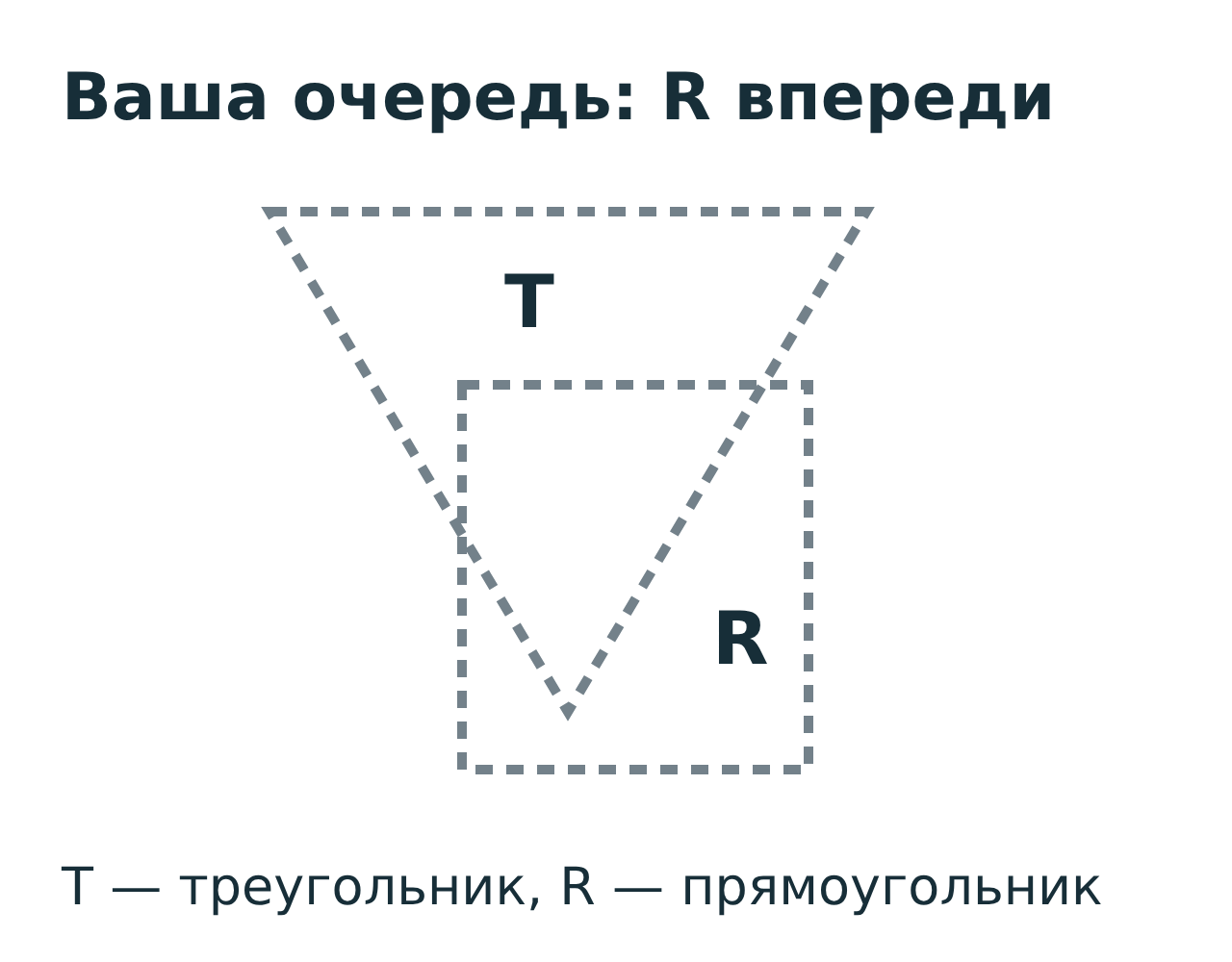

Скопируйте треугольник T и прямоугольник R ниже. Покажите R впереди, не меняя размеры и положение фигур. Сначала отметьте пересечения контуров, затем на чистой копии проведите только видимые линии. Выберите скрытые участки до того, как смотреть ответ.
Проверьте ответ
Выберите видимые линии до проверки ответа. Если кнопки недоступны, откройте разбор вариантов ниже.
Ответы и пояснения
- Два нижних участка сторон треугольника внутри R.: Верно. Эти участки и вершина скрыты за R. Контур прямоугольника остаётся целым.
- Верхний левый угол прямоугольника.: Тогда в этом перекрытии впереди оказался бы треугольник. По условию впереди R.
- Весь контур треугольника.: Исчезает только закрытая часть. Верхняя сторона и верхние участки боковых сторон треугольника остаются видны.
Скачать лист для практики: 2 страницы
На странице 1 — три поля для рисунков. На странице 2 — ответы и задача со сменой порядка. PDF формата A4; точный масштаб печати не нужен.
Проверьте приём на обычных предметах
Поставьте простую непрозрачную чашку частично перед закрытой книгой. Не меняя точку зрения, найдите край книги, который исчезает за чашкой. Сначала нарисуйте только это место, затем добавьте остальное. Для начала не берите прозрачный стакан или проволочную фигуру: их видимые линии требуют другого подхода.
Упражнение посвящено перекрытию. Оно не объясняет целиком форму, перспективу и освещение чашки. Используйте его, когда нужно решить, какой видимый контур продолжается, а какой обрывается.
