Как нарисовать комнату с одной точкой схода
Начните с прямоугольника дальней стены и одной точки, в которую уходят линии глубины. Затем добавьте окно: его верхний и нижний края направлены к этой точке, а боковые остаются вертикальными. Упражнение помогает понять, какие линии должны сходиться, а какие — нет.
Выберите вид прямо на стену
Приготовьте бумагу, карандаш, линейку и ластик. Положите лист горизонтально или возьмите PDF ниже. Оставьте место для двух попыток: во второй вы измените положение точки зрения.
Нарисуем воображаемую прямоугольную комнату. Смотрим прямо на дальнюю стену, не поднимая и не опуская взгляд. Стена развёрнута к нам без поворота. Окно расположено вдоль стены. Наклонённую мебель и повёрнутые предметы оставим за рамками первого упражнения.
Три направления линий
При таком виде края дальней стены остаются горизонтальными и вертикальными. Линии стыков боковых стен с полом и потолком уходят от нас к одной точке схода P. Мысленно продолжите их, пока они не встретятся.
Горизонтальная направляющая через P — линия горизонта, или уровень глаз. В интерьере она может проходить по стене, хотя настоящего горизонта за окном не видно. Это вспомогательная линия, а не полоса на готовой стене.
В P сходятся только параллельные рёбра, уходящие в этом направлении глубины. Не направляйте туда все линии рисунка: боковые стороны окна остаются вертикальными, а картина, висящая вплотную на дальней стене, может остаться прямоугольником.
1. Наметьте дальнюю стену и уровень глаз

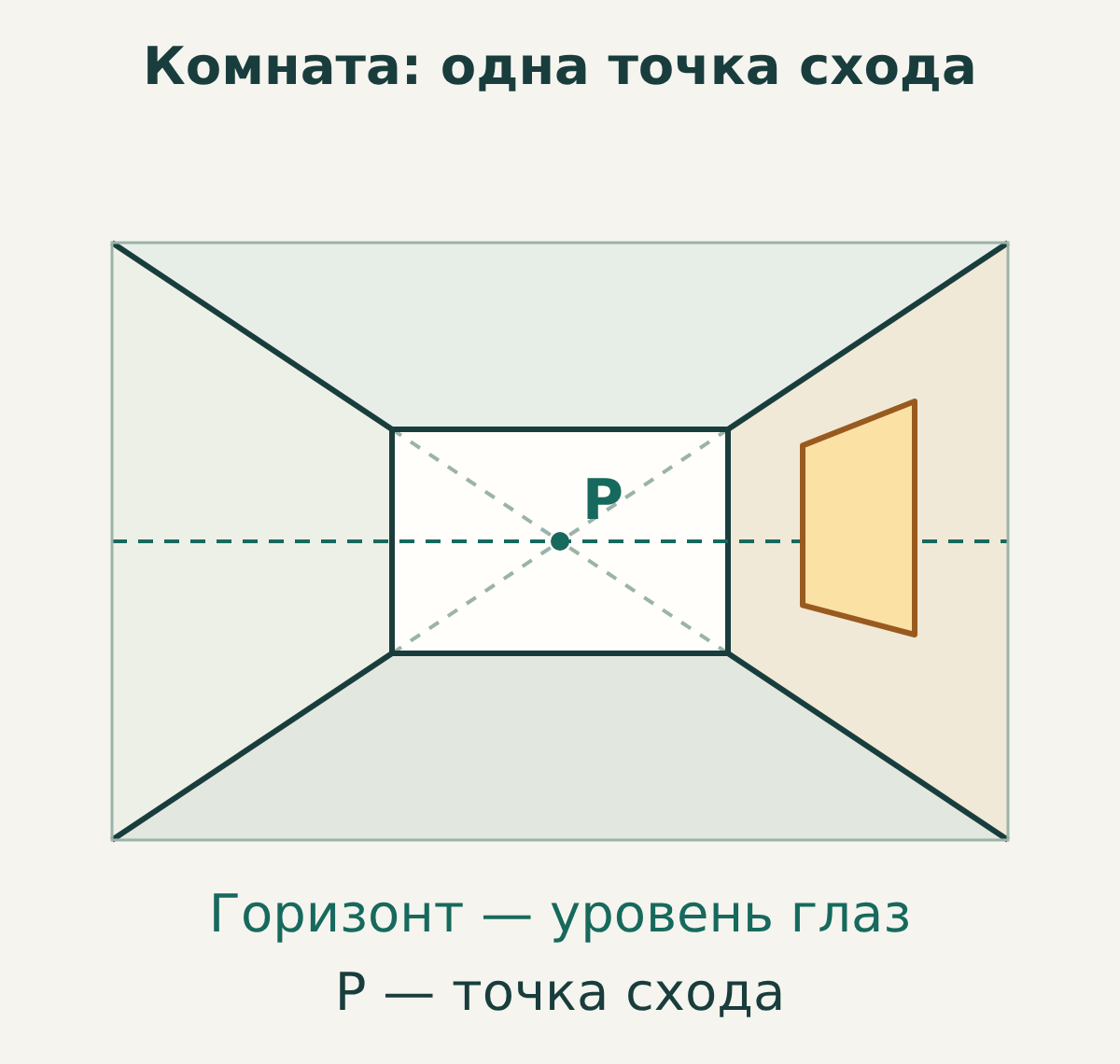

Нарисуйте большую прямоугольную рамку — границу изображения, а не переднюю стену. Внутри расположите прямоугольник поменьше: дальнюю стену. Оставьте место со всех четырёх сторон. Верхний и нижний края стены проведите горизонтально, боковые — вертикально.
Легко проведите через меньший прямоугольник горизонтальную направляющую. Поставьте на ней P примерно посередине, внутри дальней стены. Центральную точку проще сравнить со схемой; в других рисунках точка схода не обязана находиться в центре.
2. Постройте четыре угла комнаты
Приложите линейку к P и одному углу дальней стены. Проведите лёгкую линию через угол и продолжите её дальше, от P, до рамки. Повторите для остальных трёх углов.
Обведите только четыре отрезка между углами дальней стены и рамкой, а также сам прямоугольник стены. Получатся потолок, пол и две боковые стены. Вспомогательные отрезки внутри дальней стены потом можно стереть. При другой компоновке линии могут прийти в стороны рамки, а не точно в её углы: это нормально.
3. Добавьте окно на правой стене

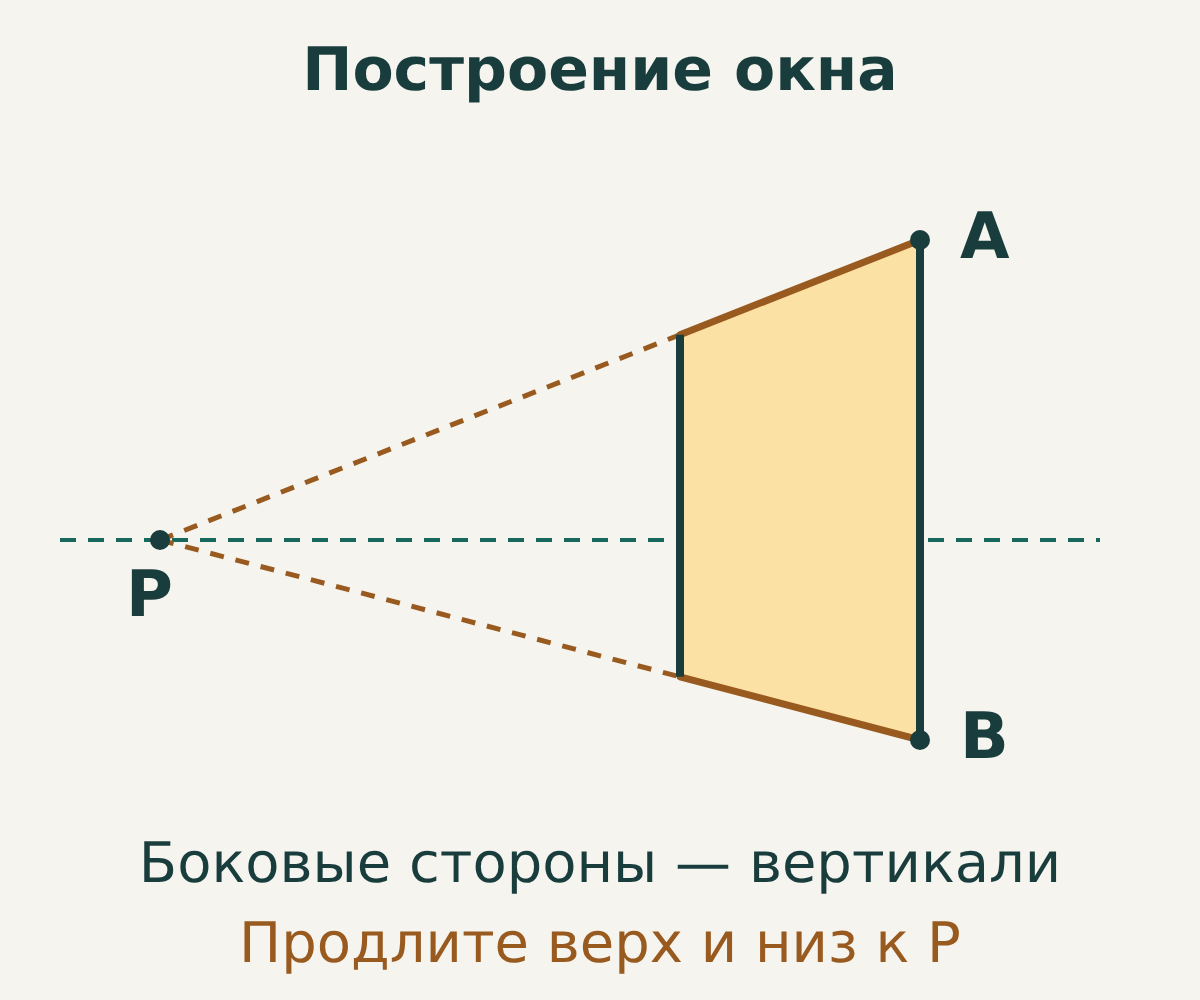

Проведите вертикальный отрезок целиком внутри правой стены, ближе к внешнему краю рисунка, чем к дальней стене. Обозначьте его верх A, низ B. В нашем примере A находится выше уровня глаз, B — ниже. Это ближняя боковая сторона окна.
Тонко соедините A с P и B с P. Между первым вертикальным отрезком и дальней стеной проведите второй вертикальный отрезок: его концы должны попасть точно на эти две направляющие. Это дальняя боковая сторона окна.
Обведите верхний и нижний края между двумя вертикальными сторонами. Дальняя сторона на рисунке короче ближней. Проверьте построение и сотрите лишние направляющие. Если нужны переплёты, добавьте вертикаль между верхом и низом окна; переплёт, уходящий в глубину, тоже направляйте к P.
Почему края окна наклонены именно так
В этом примере верх окна находится выше P, поэтому по мере удаления опускается к P. Низ расположен ниже P и по мере удаления поднимается к P. Эти края не должны быть параллельными на бумаге: они изображают параллельные края в комнате.
Не заучивайте правило «верх всегда идёт вниз». Если всё окно расположено выше уровня глаз, оба его края, уходящие в глубину, будут опускаться к P. Наклон зависит от положения относительно уровня глаз.
Исправьте три ошибки до добавления деталей
- Окно похоже на плоскую наклейку: его верх и низ нарисованы горизонтально на боковой стене. Тонко продолжите их по линейке. Перестройте края через P, сохранив обе боковые стороны вертикальными.
- Комната выглядит перекошенной: один из уходящих в глубину углов комнаты или краёв окна не попадает в P. Исправьте эту линию до штриховки: более тёмная тень не исправит несогласованное построение.
- Дальняя стена сужается: её верх или боковые стороны тоже направлены в P. Верните прямоугольник. При нашем виде прямо на стену эти края остаются горизонтальными и вертикальными.
Сделайте две попытки на рабочем листе
В первой рамке уже есть дальняя стена, линия уровня глаз и P. Продолжите четыре направления через углы до рамки, затем постройте окно на правой стене. Вторая рамка пустая: нарисуйте новую дальнюю стену и расположите уровень глаз выше внутри неё, оставив P внутри стены. Заново постройте все линии глубины от новой P.
Сравните рисунки. Недостаточно передвинуть одну направляющую: углы комнаты и линии окна должны подстроиться под новую точку. В конце добавьте прямоугольную картину на дальней стене — это проверка того, что не все рёбра сходятся.
Печатайте на A4 или Letter с подгонкой под страницу, если она нужна: здесь нет масштаба, который требуется сохранить. Можно просто перенести две рамки на обычный лист. Само упражнение не требует PDF.
Лист для практики: комната с одной точкой схода (PDF, 1 страница)
Две рамки: построение по направляющим и новый уровень глаз. Для A4 или Letter; можно вписать в страницу.
Когда можно закончить построение
До украшения комнаты тонко продолжите четыре линии стыков и верхний и нижний края окна. Они должны встретиться в P. Проверьте, что дальняя стена осталась прямоугольной, а боковые стороны окна — вертикальными. После этого сотрите ненужные вспомогательные линии.
Это учебное построение, а не обмерный план комнаты. Оно показывает одно семейство параллельных рёбер глубины при заданном положении взгляда. Вид в угол комнаты, наклонённый взгляд или отдельно повёрнутый предмет потребуют другого построения. Источники ниже объясняют принципы перспективы; схемы и рабочий лист — оригинальные упражнения Coru.
