Как рисовать падающую тень: одна коробка и один источник света
Падающая тень — это форма, которую можно рассмотреть до штриховки. Возьмите небольшую коробку и один источник света: найдите начало тени, её направление и дальний край. Затем измените только высоту света и сделайте второй набросок.
Две тени в разных местах
У простой коробки грань, отвёрнутая от лампы, находится в собственной тени. Более тёмная фигура на столе — падающая тень: коробка перекрывает свет, который иначе попал бы на этот участок стола.
Перед рисованием укажите на каждую из них. Если заштриховать бок коробки, тень на столе сама собой не появится. В этом упражнении рассматривайте падающую тень как отдельную форму со своей границей.
1. Подготовьте хорошо различимую тень
Понадобятся небольшая непрозрачная коробка, однотонный лист для стола, карандаш, бумага для рисунка и передвижная светодиодная лампа или фонарик. Выберите матовую коробку без рисунка. Блестящий или прозрачный предмет усложнит первый опыт.
Поставьте коробку всей нижней гранью на лист. Расположите свет сбоку, выше коробки, и направьте его так, чтобы предмет и вся тень помещались в освещённой области. Уменьшите посторонний свет, чтобы одна тень была хорошо различима. При этом оставьте достаточно света для удобного рисования.
Надёжно закрепите источник света. Сядьте так, чтобы видеть и коробку, и её тень на столе, и сохраняйте эту точку наблюдения. Во время первого наброска не двигайте коробку, лист и лампу.
2. Наметьте тень до штриховки
Легко набросайте коробку, оставив место для тени. Отметьте на рисунке три ориентира: место соединения видимой тени с основанием коробки, самую дальнюю видимую точку и заметный угол или излом её границы.
Сравните расстояния с коробкой: тень выступает примерно на половину её ширины, на целую ширину или дальше? Это оценки вашей постановки, а не обязательные пропорции для копирования. Проведите остальную границу между ориентирами, сверяя наклоны с натурой.
Если коробка стоит всей нижней гранью на столе, сохраняйте соединение видимой тени с основанием там, где они встречаются. Не вставляйте в это место белую полоску бумаги. Не рисуйте скрытую за коробкой часть: рисунок передаёт видимый ракурс, а не все границы тени сразу.
3. Добавьте тон, сохраняя форму
Слегка заштрихуйте падающую тень. Отдельно придайте тон неосвещённой грани коробки, сравнивая её с освещённой. Штрихуйте просто и легко, чтобы при необходимости поправить контур.
Поищите особенно тёмный участок у места касания, более резкие и более мягкие отрезки границы. Добавляйте только те различия, которые действительно видите. Падающая тень не обязана быть равномерно чёрной, а весь её контур — одинаково резким. Протяжённый источник света может давать плавный переход по краю.
4. Поднимите свет и нарисуйте снова
Оставьте коробку, стол и своё место неподвижными. Поднимите источник света вертикально, сохраняя его положение по горизонтали; он должен остаться выше коробки и освещать постановку. Прежде чем рисовать, предположите, как изменится длина тени.

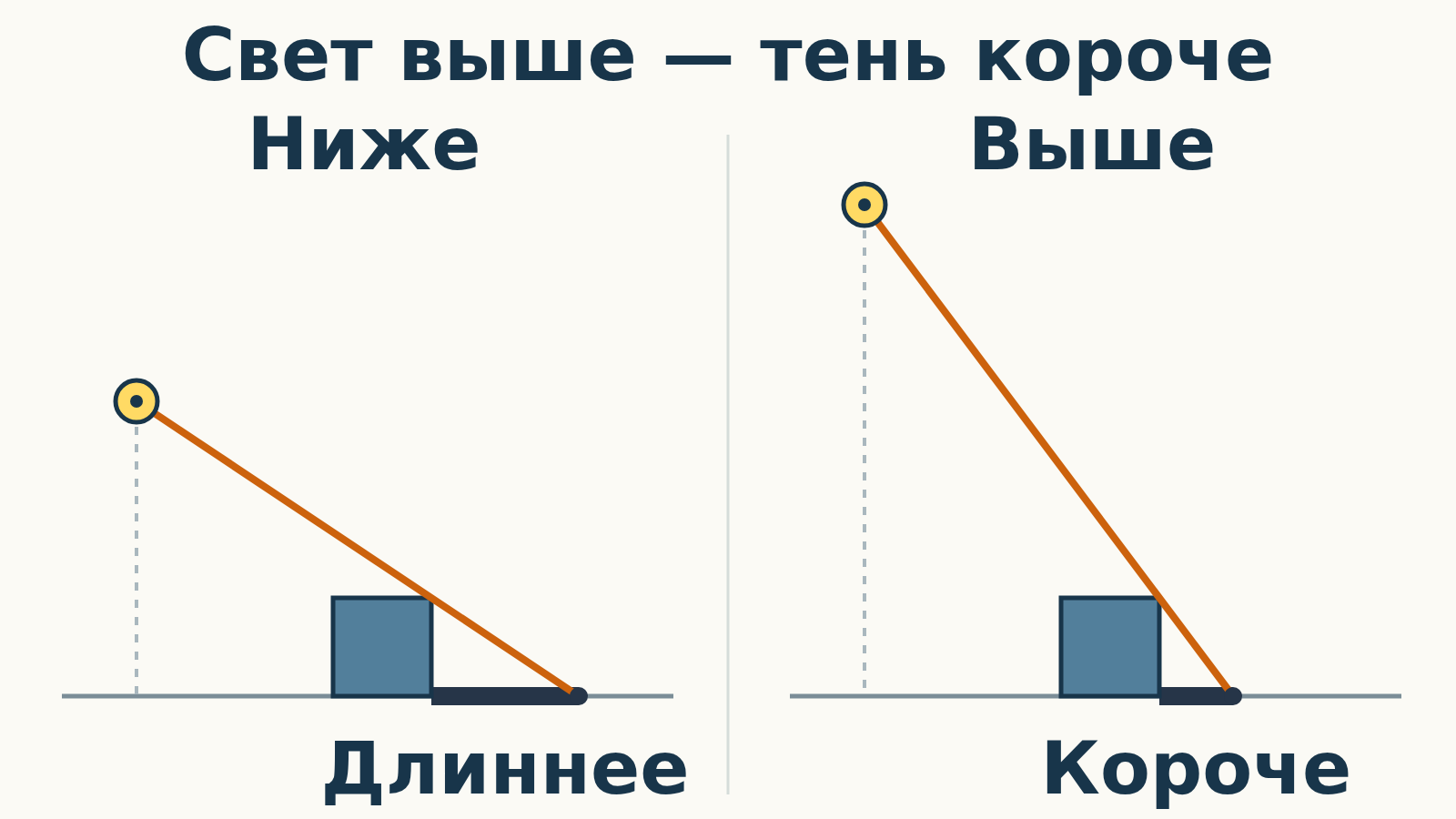

В показанной схеме сбоку свет представлен точкой. При его подъёме тень за коробкой становится короче: луч, проходящий через верхний дальний угол, раньше встречается со столом. У настоящей лампы есть размер, поэтому наблюдаемая граница может быть мягче, чем на схеме.
Сделайте второй небольшой набросок. Сначала сравните контуры, затем штриховку. Подпишите одно наблюдение, например: «дальний угол сместился к коробке». Если изменение неясно, проверьте, не сдвинулась ли лампа вбок и не влияет ли другой источник света.
Предскажите второй набросок
На схеме коробка, стол и горизонтальное положение света закреплены. Подъём точечного источника, который уже выше коробки, укорачивает тень за ней; тень не переходит на сторону света.
Ответы и пояснения
- Она становится короче.: Да. Луч через верхний дальний угол встречает стол ближе к коробке.
- Она становится длиннее.: Так будет при опускании этого источника, если он остаётся выше коробки и его положение по горизонтали не меняется.
- Она переходит на сторону лампы.: Свет остаётся с той же стороны. Коробка по-прежнему перекрывает его на противоположной стороне.
Если рисунок выглядит неверно
- Тень направлена к лампе: перед штриховкой проверьте постановку. На плоском столе она тянется за коробкой, в сторону от света.
- Коробка будто не касается стола: рассмотрите видимое место контакта и уберите выдуманный просвет. Не затемняйте весь рисунок ради исправления.
- Вы рисуете привычный овал: вернитесь к наблюдаемой границе. Тень коробки не обязана быть эллипсом.
- Контур двоится или плохо различим: попробуйте более компактный источник или уменьшите посторонний свет. В некоторых фонариках несколько светодиодов; один корпус ещё не означает один точечный источник.
Что объясняет схема
На иллюстрации дан условный вид сбоку: коробка стоит на плоском столе. Схема объясняет изменение длины тени при изменении только высоты света. Она не задаёт полный контур, видимый с вашего места для рисования. Этот контур находите наблюдением.
Упражнение с двумя набросками и схема подготовлены Coru. Источники ниже объясняют виды теней, перекрытие света и построение лучей. Для продолжения можно взять другой предмет, изменив только эту часть постановки.
